网络拓扑设计理念与DHCP中继

网络拓扑设计理念与DHCP中继

一、核心理念

1、拓扑方式：三层交换机 -》二层交换机 -》主机

三层交换机的端口很珍贵，拓展性很强，所以一般不用主机之间连接三层交换机。

三层交换机一般会有备份，防止三层交换机坏掉，所有设备无法使用网络。

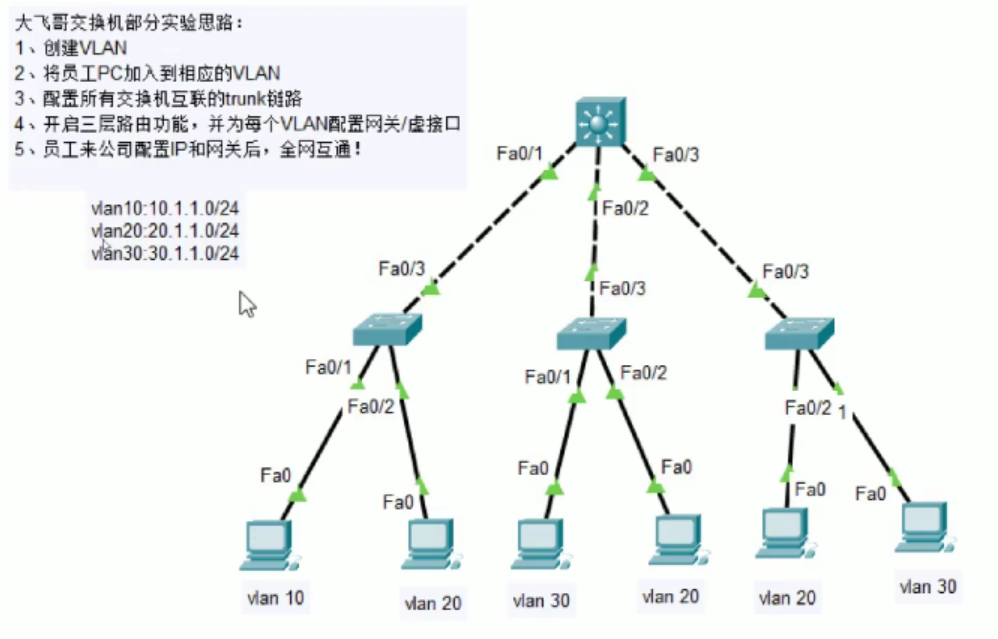

二、拓扑搭建实验

二层交换机：2960； 三层交换机：3560； 二层交换机与三层交换机用交叉线（主要是因为三层交换机的端口其实是内部二层交换机的端口）

1
2

三层交换机trunk端口默认是auto，使用命令可以设置为手动
switchport trunk encapsulation(封装) dot1q(dot就是. dot1q也就是国际标准802.1q)

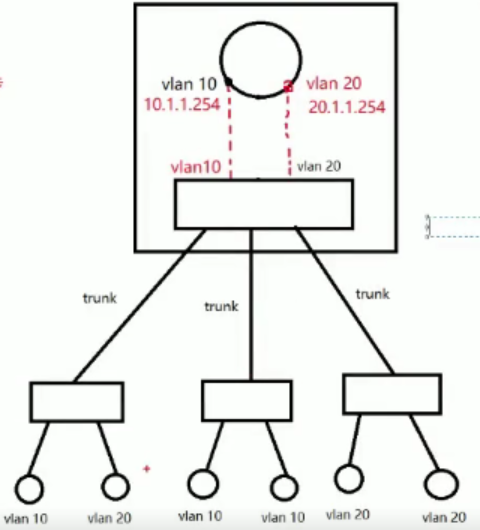

三、网络拓扑设计理念

四、DHCP中继

如果不使用DHCP中继技术，那么为了获得DHCP服务，内网中每一个VLAN都要搭建一个DHCP服务器，这是因为VLAN隔离了广播域，PC通过广播的方式请求DHCP服务。

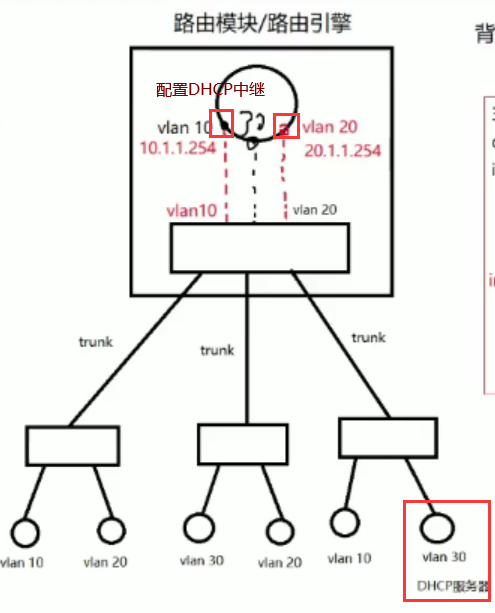

使用DHCP中继技术，相当于在三层交换机中的内置路由器的对应端口上开启了DHCP广播包转发的功能。内网中哪个VLAN需要DHCP服务，就在三层交换机中内置路由器的哪个VLAN端口上开启。

DHCP中继：可以将内网DHCP广播继续转发到其他VLAN中，但并没有转发其他种类广播。它实现了公司的所有VLAN的PC可以从一台DHCP服务器上获得网络地址。

给需要DHCP服务的VLAN虚端口开启DHCP中继转发命令

1
2

int vlan XX
ip helper-address DHCP服务器IP地址

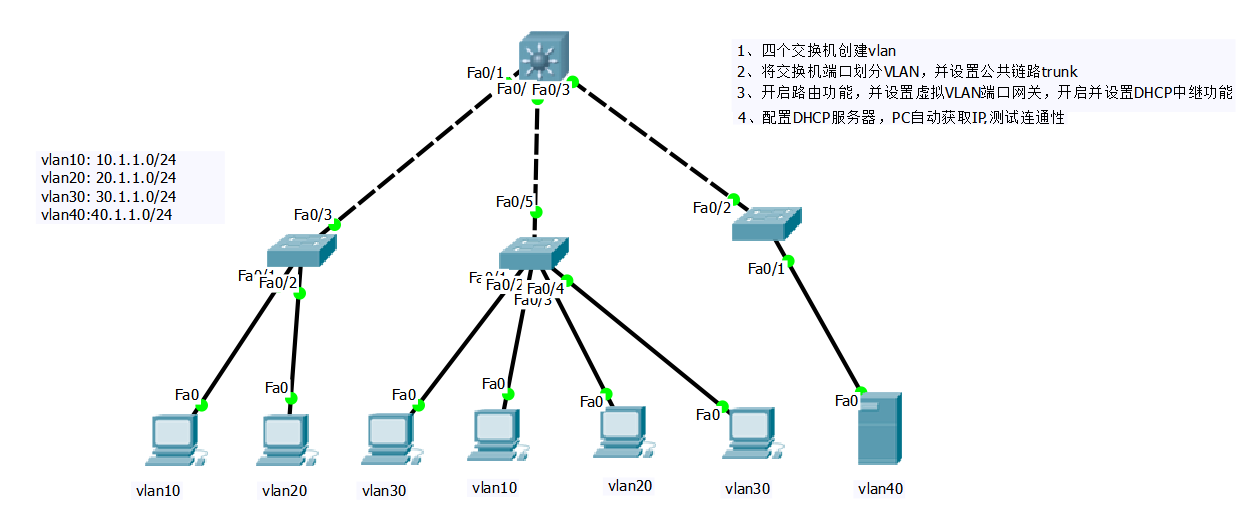

五、实验

交换机2960； DHCP服务器；

按照规划，划分四个VLAN，最终实现所有员工可以互相通信，同时要求所有员工PC自动获取IP地址！整个过程截图并提交邮箱。
